电池管理系统定义

　　电池管理系统定义

　　电池管理系统的主要任务是保证电池系统的设计性能，可以分解成如下三个方面：

　　1)安全性，保护电池单体或电池组免受损坏，防止出现安全事故;

　　2)耐久性，使电池工作在可靠的安全区域内，延长电池的使用寿命;

　　3)动力性，维持电池工作在满足车辆要求的状态下。锂离子电池的安全工作区域如图1所示。

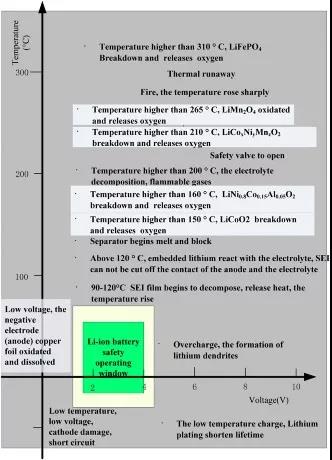

　　图1为锂离子电池的安全操作窗口

　　BMS由各类传感器、执行器、控制器以及信号线等组成，为满足相关的标准或规范，BMS应该具有以下功能。

　　1)电池参数检测。包括总电压、总电流、单体电池电压检测(防止出现过充、过放甚至反极现象)、温度检测(最好每串电池、关键电缆接头等均有温度传感器)、烟雾探测(监测电解液泄漏等)、绝缘检测(监测漏电)、碰撞检测等。

　　2)电池状态估计。包括荷电状态(SOC)或放电深度(DOD)、健康状态(SOH)、功能状态(SOF)、能量状态(SOE)、故障及安全状态(SOS)等。

　　3)在线故障诊断。包括故障检测、故障类型判断、故障定位、故障信息输出等。故障检测是指通过采集到的传感器信号，采用诊断算法诊断故障类型，并进行早期预警。电池故障是指电池组、高压电回路、热管理等各个子系统的传感器故障、执行器故障(如接触器、风扇、泵、加热器等)，以及网络故障、各种控制器软硬件故障等。电池组本身故障是指过压(过充)、欠压(过放)、过电流、超高温、内短路故障、接头松动、电解液泄漏、绝缘降低等。

　　4)电池安全控制与报警。包括热系统控制、高压电安全控制。BMS诊断到故障后，通过网络通知整车控制器，并要求整车控制器进行有效处理(超过一定阈值时BMS也可以切断主回路电源)，以防止高温、低温、过充、过放、过流、漏电等对电池和人身的损害。

　　5)充电控制。BMS中具有一个充电管理模块，它能够根据电池的特性、温度高低以及充电机的功率等级，控制充电机给电池进行安全充电。

　　6)电池均衡。不一致性的存在使得电池组的容量小于组中最小单体的容量。电池均衡是根据单体电池信息，采用主动或被动、耗散或非耗散等均衡方式，尽可能使电池组容量接近于最小单体的容量。

　　7)热管理。根据电池组内温度分布信息及充放电需求，决定主动加热/散热的强度，使得电池尽可能工作在最适合的温度，充分发挥电池的性能。

　　8)网络通讯。BMS需要与整车控制器等网络节点通信;同时，BMS在车辆上拆卸不方便，需要在不拆壳的情况下进行在线标定、监控、自动代码生成和在线程序下载(程序更新而不拆卸产品)等，一般的车载网络均采用CAN总线技术。

　　9)信息存储。用于存储关键数据，如SOC、SOH、SOF、SOE、累积充放电Ah数、故障码和一致性等。车辆中的真实BMS可能只有上面提到的部分硬件和软件。每个电池单元至少应有一个电池电压传感器和一个温度传感器。对于具有几十个电池的电池系统，可能只有一个BMS控制器，或者甚至将BMS功能集成到车辆的主控制器中。对于具有数百个电池单元的电池系统，可能有一个主控制器和多个仅管理一个电池模块的从属控制器。对于每个具有数十个电池单元的电池模块，可能存在一些模块电路接触器和平衡模块，并且从控制器像测量电压和电流一样管理电池模块，控制接触器，均衡电池单元并与主控制器通信。根据所报告的数据，主控制器将执行电池状态估计，故障诊断，热管理等。

　　10)电磁兼容。由于电动车使用环境恶劣，要求BMS具有好的抗电磁干扰能力，同时要求BMS对外辐射小。电动汽车BMS软硬件的基本框架如图2所示。

　　图2 车载BMS的软硬件基本框架
